ICE52F仿真器

更新：2015/11/13 6:37:09??????點擊：

產品品牌：? SFLY 碩飛?
產品型號：???ICE52F
相關下載：
軟件下載使用手冊下載

產品介紹

ICE52F仿真器是深圳碩飛科技有限公司在廣受好評的ICE52B仿真器基礎上最新研發的增強型USB2.0接口51單片機仿真器，仿真不占用用戶任何資源，可極速單步，完全真實仿真標準8051/8052單片機的所有功能，可仿真部分單片機的增強型功能。除了強大的仿真功能，獨特的ISP下載功能可以支持51系列和AVR系列單片機的ISP下載編程。ICE52F仿真器的多項創新功能和技術，在同行業千元級以下產品中處于領先地位，具有非凡的性價比，是工程師開發單片機產品，專科院校教學，個人學習單片機最理想的工具。

功能特點

創新功能

●采用碩飛科技自主開發的Keil仿真驅動協議，可以與Keil開發環境完美接合，并實現了真正的USB2.0接口通訊，無需任何設置操作。其他千元級以下的仿真器以及使用SST公版程序的簡易仿真器均使用MON51驅動協議，只能使用串口，有些產品使用了USB轉串口芯片(雖然也是USB口通訊，但本質還是串口)，速度慢, 需手動設置端口號和波特率；

●支持軟件復位, 無需手動復位硬件。仿真器內部無跳線、開關、按鈕, 通過仿真驅動程序即可進行連續代碼下載與仿真操作；

●采用微型置入式仿真適配頭，插入時緊貼用戶板，并可以自由選擇內部默認晶振或者外部目標板1-40M晶振(不存在只能使用幾種固定內置晶振的局限)。另外，相比傳統的排線連接方式，由于沒有引出的地址線和數據線，可以有效地減少運行中的干擾，避免仿真時出現莫名其妙的故障；

●獨家集成ISP下載功能，首創支持Keil的Flash Download功能(可以直接在keil中實現對51系列芯片的ISP下載編程)。如配合自主開發的專業的編程控制軟件SFISP，可以支持AT89S/AVR系列單片機芯片的ISP下載編程，此功能將在產品開發和學習過程中給您帶來極大的便利；

●免裝驅動，即插即用，支持winxp，win7/win10(32位/64位）；

●主控芯片采用32位ARM芯片，支持固件自動升級；

●支持3.3V/5V雙電壓；

●主機帶有緩沖隔離芯片，有效保護主控芯片不因異常操作損壞；

●CPU控制的高靈敏過載與短路智能保護功能。如出現意外短路，可以立即切斷電源并閃爍LED報警，有效保護仿真器硬件和計算機USB口。

特色功能
●USB2.0接口(真正的USB接口，非USB轉串口)；

●極速代碼下載，單步運行如飛，與HOOKS等千元以上級別的專業仿真器的仿真速度無差異；
●可仿真ATMEL, WINBOND, DALLAS, INTEL, SST, PHILIPS等所有兼容51與52單片機；
●不占資源，特別是不占用IO端口、串口和定時器等重要資源，可完全真實仿真單片機所有端口特性；
●支持脫機運行，這時仿真頭就相當于目標板上燒好的一片芯片,可以更加真實的運行，而且下次上電時仍可運行上次下載的程序；
●支持標準的仿真操作，如全速，單步，跨步運行，斷點的設置/禁用/取消，寄存器與變量查看；
●支持運行中暫停(夭折)功能；
●可仿真雙DPTR, PCA, ALE禁用, SPI接口, 片內768字節擴展RAM等增強型51單片機資源；
●高達63K的代碼仿真空間, 支持外部64K擴展RAM仿真；
●使用Flash循環技術，用戶完全不用擔心Flash日久燒壞的問題；

●精致小巧塑料外殼（尺寸102x71x23mm），使用攜帶非常方便。

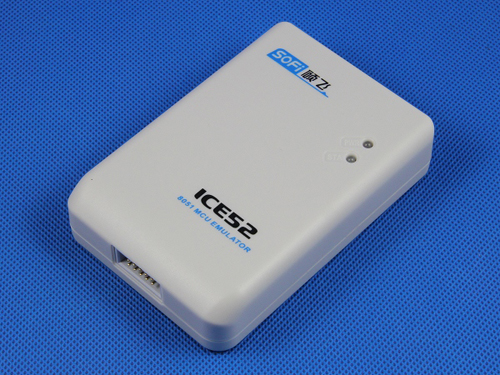

仿真器小巧精致外觀

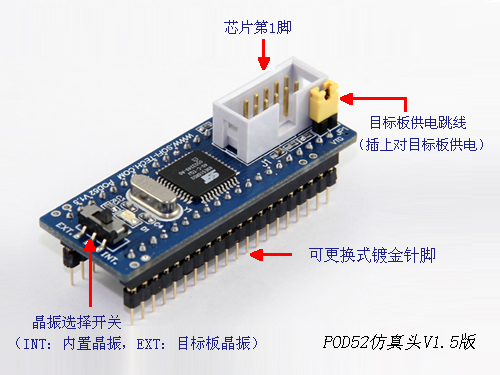

人性化設計的仿真頭，針腳可輕松更換，沒有斷針的后顧之憂

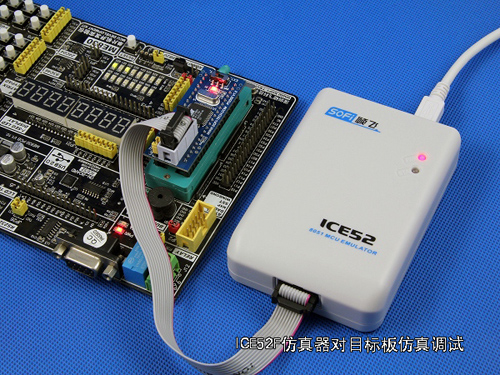

仿真目標板示意圖：

ISP下載功能簡介

ICE52F除了具有專業的仿真功能，還獨家集成有ISP下載功能，可以直接支持在keil軟件和碩飛下載軟件“SFISP”中下載程序到單片機芯片。

ISP下載硬件連接示意圖：

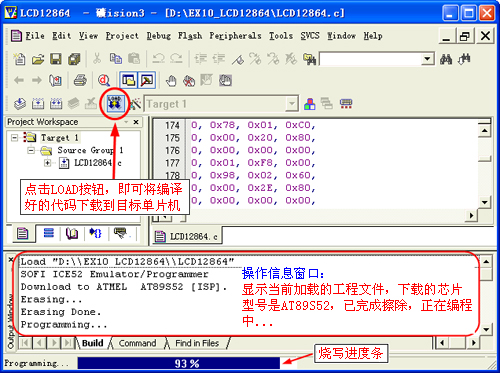

在Keil中實現對AT89S系列單片機的ISP下載（ICE52F具有集成在Keil軟件的下載功能，可以在Keil軟件中完成從源程序編輯、編譯、仿真、芯片燒寫等全部過程，無需在開發軟件和燒寫軟件之間頻繁切換，此功能非常適合產品開發階段調試程序）

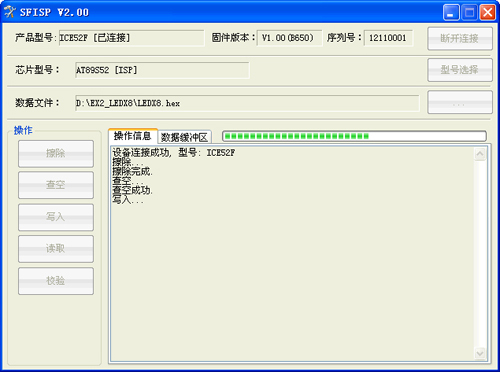

配合碩飛開發的“SFISP”下載軟件，還可以支持AT89S5x系列和AVR系列單片機的ISP下載。

ISP支持器件列表

器件廠商	器件型號
ATMEL	AT89S51 AT89S52 AT89S53 AT89S8252 ATmega8515 ATmega8515 ATmega16 ATmega16L ATmega88V ATmega88P

仿真器功能對比表

對比項	碩飛ICE52F仿真器	其他千元級以下仿真器	SST公版簡易仿真器
串口占用	不占用	不占用	占用
定時器占用	不占用	不占用	占用
堆棧占用	2字節	2字節	9字節
脫機運行	支持(自動處理)	支持(需手動設置)	不支持
Keil驅動協議^(注2)	SFICE52.DLL(碩飛自主開發)	MON51.DLL	MON51.DLL
通訊接口	真正的USB2.0接口，速度快，免裝驅動，無需任何設置操作	串口或USB轉串口(使用一片CP2102或者類似芯片，本質仍然是串口）,速度慢, 需手動設置端口號和波特率
復位再運行^(注3)	支持	不支持(需再次下載)
夭折功能(運行中暫停)	支持	支持	支持(但占用串口中斷向量, 并影響全速運行實效)
斷點數量	19+1	10	9+1
單步運行速度^(注1)	極速(<0.1s @11MHz)	100ms左右	超慢
仿真空間	63K	63K	63K
Keil Flash Download^(注4)	支持 (支持ATMEL的51系列芯片)	不支持	不支持
ISP下載^(注4)	ICE52F可支持(支持AT89S及AVR系列單片機的ISP下載編程)	不支持	不支持
注1: 運行速度基于目標晶振11.0591MHz 進行測試，視不同的晶振以及具體情況會稍有不同。注2: 碩飛科技自主開發的Keil仿真驅動協議,功能相比于MON51.DLL有較大的突破，例如：更改通訊接口為真正的USB口,支持Keil Flash Download功能，支持軟件復位，增加斷點數量等等。注3: 復位再運行是指在仿真器運行過程中, 用戶按下復位按鈕之后, 可以再次進行全速/單步/跨步運行操作。其他業余仿真器必須重新下載代碼(再次下載代碼需要在KEIL中退出仿真狀態之后, 再進入，比較麻煩), 否則無法正常運行。注4: ICE52F仿真器集成有獨特的ISP下載功能，可以直接在keil中實現對AT89S系列芯片進行ISP下載編程，此功能通過點擊Keil 的Flash Download按鈕執行，此功能在開發階段非常方便和實用，無需在開發軟件和燒寫軟件之間頻繁切換。如果配合碩飛專門開發的SFISP軟件，可以支持AT89S系列和AVR系列單片機的ISP下載。
