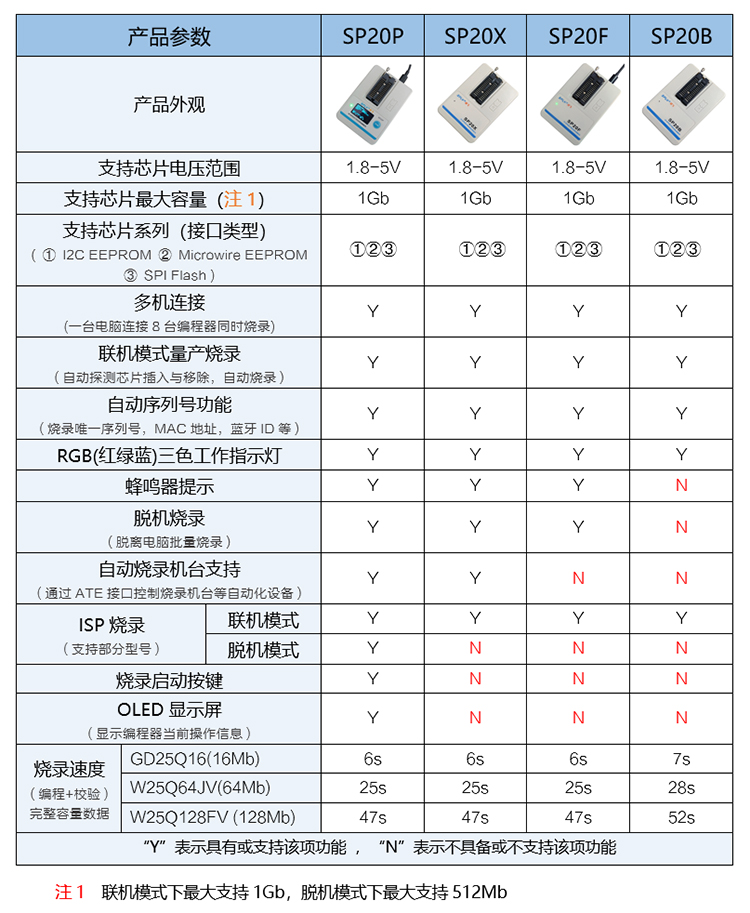

SP20 系列(SP20B/SP20F/SP20X/SP20P)編程器是深圳碩飛科技最新推出的一款 SPI FLASH 專用高速量產型編程器,全面支持國內外各廠商的 SPI NOR FLASH、I2C/MicroWire等 EEPROM 的高速量產燒錄。

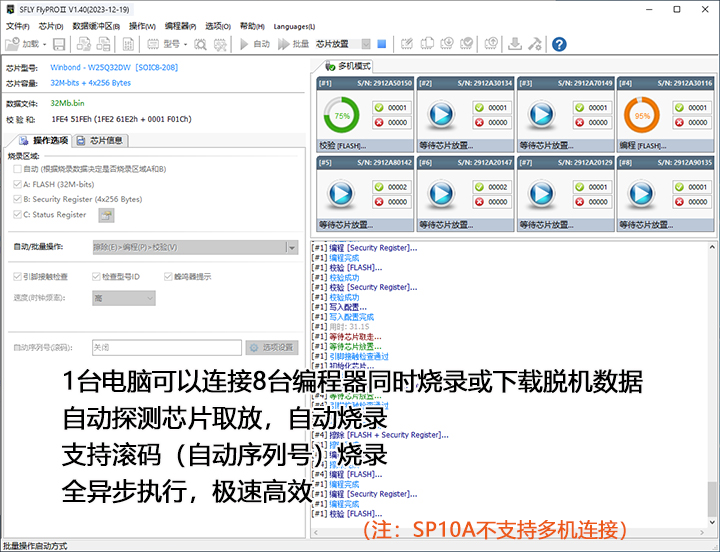

在燒錄座上依次放入被燒錄的芯片,編程器檢測到芯片放入后自動啟動燒錄。每臺編程器各自獨立工作,全異步模式燒錄,不需要同步等待,軟件燒錄界面如下;

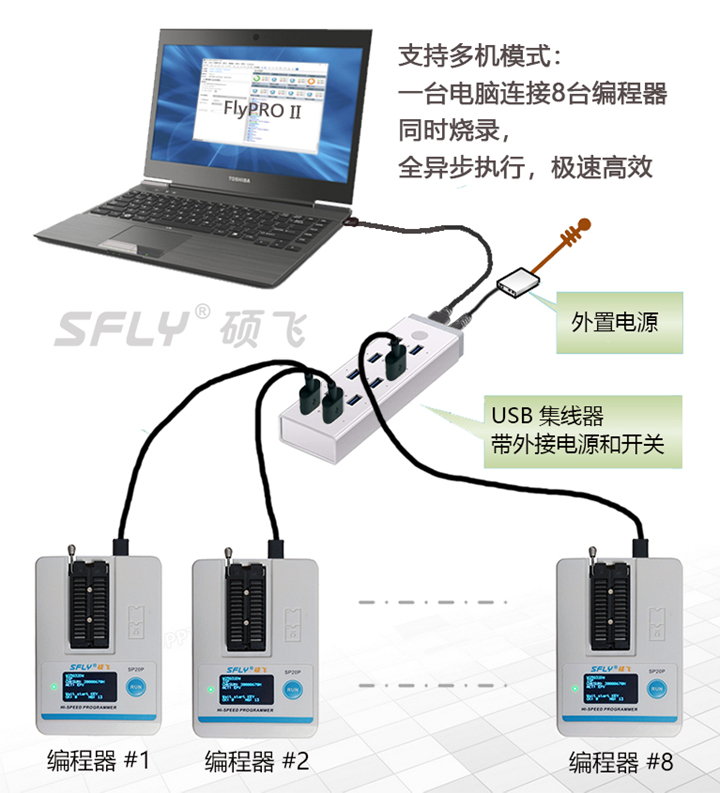

提示:SP20F,SP20X,SP20P都可以支持脫機燒錄,可以利用電腦上現有的USB口連接1臺或多臺編程器下載脫機數據后,采用脫機方式進行批量燒錄,相比聯(lián)機方式更方便,效率也更高。SP20B不支持脫機,只能連接電腦批量燒錄。
SP20P/SP20X帶有ISP/ATE復用接口,可配合自動燒錄機臺等自動化設備,實現全自動燒錄操作(自動取放芯片,自動燒錄),ATE接口引腳定義如下:

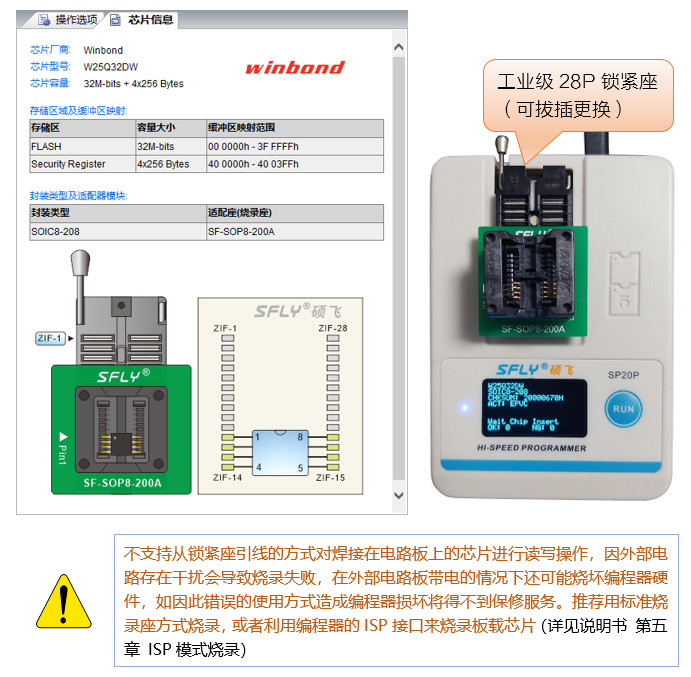

使用工業(yè)級28P鎖緊座子,可以拔插更換。支持通用的芯片轉接座(燒錄器),通過軟件界面可以查看芯片和燒錄座在編程器上的插放方式。

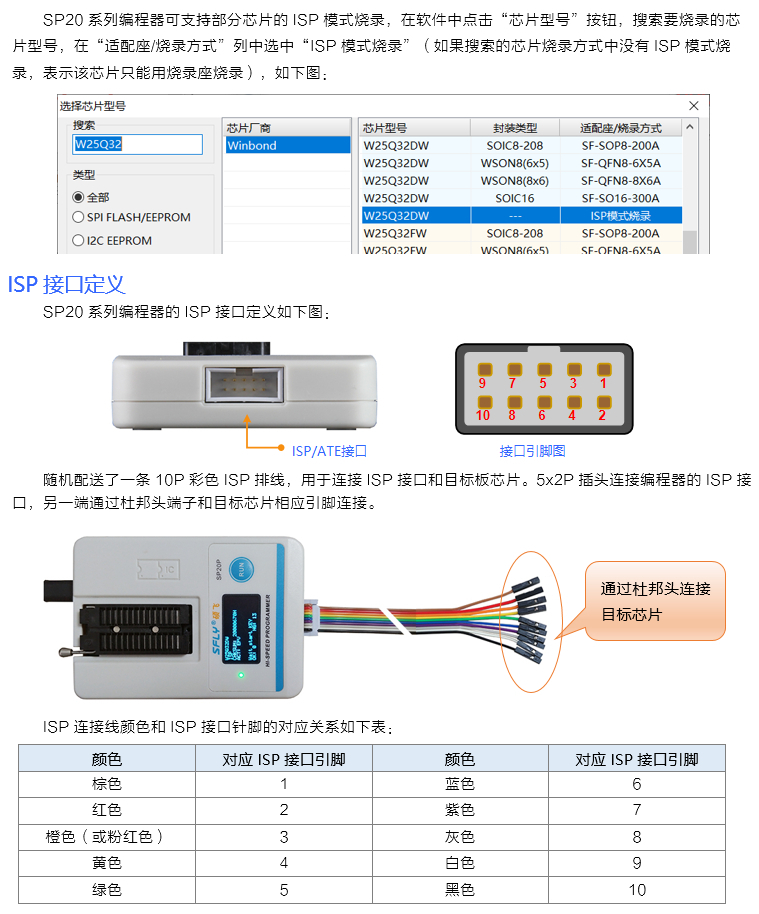

ISP全稱為In System Program,ISP燒錄模式僅需要連接幾條信號線到板載芯片的相關引腳,即可實現芯片的讀寫操作,可免除拆焊芯片的麻煩。SP20具有一個10P ISP/ATE復用接口,可以通過此接口對芯片進行ISP在線燒錄。

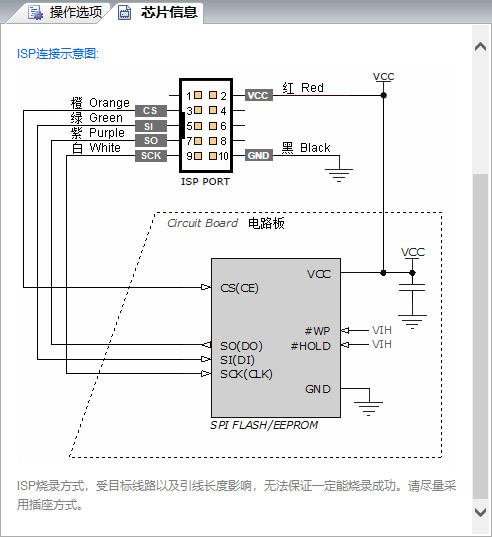

在軟件中選擇當前芯片的ISP方式燒錄,在軟件“芯片信息”頁可以看到連接原理圖,25系列SPI FLASH連接原理圖如下:
